GTBZ36S/GTBZ38S型自行走直臂式高空作业平台

我要纠错登陆分享返回首页

百科 > 设备 > 百科详情

GTBZ36S/GTBZ38S型自行走直臂式高空作业平台

●四轮驱动,四轮转向功能使其具备强大灵活的机动性能●全自动伸展轮轴●铝合金操作盒及控制面板更加坚固,也提高了防水性能●全封闭的线索设计，避免意外发生，导致昂贵线索替换●40%的爬坡

设备简介

所属分类

高空作业平台

设备型号

GTBZ36S/GTBZ38S型

技术参数

型号	GTBZ36S	GTBZ38S
安全工作载荷(未受限)	340kg	230kg
安全工作载荷(限制负载)	450kg
最大工作人数	2
最大工作高度(负载未受限)	36.00m	38.00m
最大工作高度(负载受限)	35.00m	33.00m
最大平台高度(负载未受限)	34.00m	36.00m
最大平台高度(负载受限)	31.00m	33.00m
最大水平伸距(负载未受限)	23.00m	24.00m
最大水平伸距(负载受限)	20.00m	21.00m
转台尾摆(轮轴收拢)	1.95m
转台尾摆(轮轴伸展)	1.30m
水平以下垂直距离	1.10m	3.00m

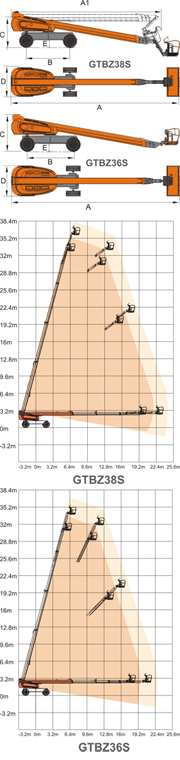

整机长度(收拢状态)(A)	12.85m	14.04m
整机长度(运输状态)(A1)		11.74m
整机宽度(轮轴收拢状态)(D)	2.50m
整机宽度(轮轴伸展状态)(D)	3.80m
整机高度(C)	3.07m
工作平台尺寸(长×宽)	2.40×0.90m
最小离地间隙(E)	0.32m
轴距(B)	3.80m
最小转弯半径-轮轴收拢状态(内轮/外轮)	4.18/5.15m
最小转弯半径-轮轴伸展状态(内轮/外轮)	2.37/3.78m
转台回转角度	360°连续
平台摆动角度	±90°
小臂变幅角度		+70°/-60°
发动机(Perkins 804-33T)	62kw/2600rpm
燃油	柴油
行驶速度(收拢状态)	5.1km/h
行驶速度(工作状态)	≤1.1km/h
最大爬坡能力	40%
工作最大允许角度	5°
液压油箱	280L
柴油箱	150L
轮胎	445/65-22.5
整机重量	20250kg	21000kg

性能特点

●四轮驱动,四轮转向功能使其具备强大灵活的机动性能

●全自动伸展轮轴

●铝合金操作盒及控制面板更加坚固,也提高了防水性能

●全封闭的线索设计，避免意外发生，导致昂贵线索替换

●40%的爬坡的能力，可以在不平粗糙的路面作业

●业内最大水平延升24m

●业内最小的转弯半径

●转台360°连续回转

●平台±90°摆动

●小臂+70°/-60°变幅

●可旋转式发动机安装设计方便维护

●故障代码自动显示方便检修
