GTBZ22S/GTBZ24S型自行走直臂式高空作业平台

●四轮驱动,四轮转向功能使其具备强大灵活的机动性能●全自动伸展轮轴●铝合金操作盒及控制面板更加坚固,也提高了防水性能●全封闭的线索设计，避免意外发生，导致昂贵线索替换●40%的爬坡

设备简介

所属分类

高空作业平台

设备型号

GTBZ22S/GTBZ24S型

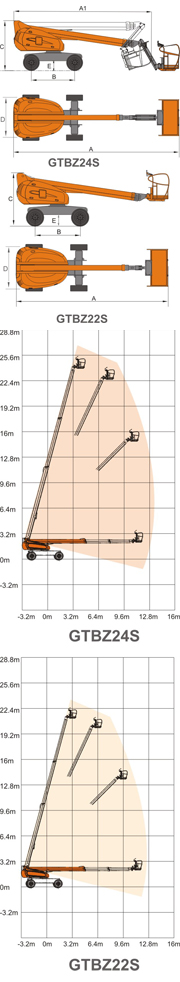

技术参数

型号	GTBZ22S	GTBZ24S
安全工作载荷	340kg	230kg
最大工作人数	2
最大工作高度	22.40m	24.15m
最大平台高度	20.40m	22.15m
最大水平伸距	17.54m	19.34m
转台尾摆	1.22m
最大下探深度	1.8m	3.00m
整机长度(收拢状态)(A)	10.00m	11.29m
整机长度(运输状态)(A1)		9.05m
整机宽度(D)	2.50m
整机高度(C)	2.95m
工作平台尺寸(长×宽)	2.40×0.90m
最小离地间隙(E)	0.35m
轴距(B)	2.80m
最小转弯半径(内轮/外轮)	1.72/2.6m
转台回转角度	360°连续
平台摆动角度	±90°
小臂变幅角度		+70°/-60°
发动机(Perkins 1104D)	56kw/2800rpm
发动机(Perkins 404D-22T)	43kw/2400rpm
发动机(Kubota V2403T)	45kw/2400rpm
燃油	柴油
行驶速度(收拢状态)	6.4km/h
机器行驶速度(工作状态)	1.1km/h
最大爬坡能力	40%
最大允许工作角度	5°
液压油箱容积	210L
柴油箱容积	135L
轮胎	355/65-22.5
整机重量	16000kg	16250kg

性能特点

●四轮驱动,四轮转向功能使其具备强大灵活的机动性能

●全自动伸展轮轴

●铝合金操作盒及控制面板更加坚固,也提高了防水性能

●全封闭的线索设计，避免意外发生，导致昂贵线索替换

●40%的爬坡的能力，可以在不平粗糙的路面作业

●业内最佳水平延升19.34m

●业内最小的转弯半径

●转台360°连续回转

●平台±90°摆动

●小臂+70°/-60°变幅

●可旋转式发动机安装设计方便维护

●故障代码自动显示方便检修
