GTBZ14S/GTBZ16S型自行走直臂式高空作业平台

●四轮驱动,四轮转向(可选配置)功能使其具备强大灵活的机动性能●铝合金操作盒及控制面板更加坚固,也提高了防水性能●全封闭的线索设计，避免意外发生，导致昂贵线索替换●40%的爬坡的能

设备简介

所属分类

高空作业平台

设备型号

GTBZ14S/GTBZ16S型

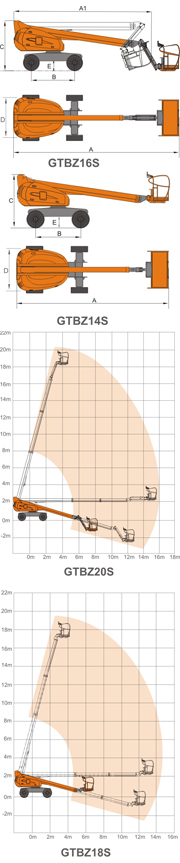

技术参数

型号	GTBZ14S	GTBZ16S
安全工作载荷	340kg	230kg
最大工作人数	2
最大工作高度	14.00m	16.00m
最大平台高度	12.00m	14.00m
最大水平伸距	9.65m	11.6m
转台尾摆	0.86m
最大下探深度	0.5m	1.50m
整机长度(收拢状态)(A)	7.40m	8.41m
整机长度(运输状态)(A1)		7.10m
整机宽度(D)	2.30m
整机高度(C)	2.55m
工作平台尺寸(长×宽)	1.80×0.76m
最小离地间隙(E)	0.36m
轴距(B)	2.20m
最小转弯半径(内轮/外轮)	2.85/4.29m
转台回转角度	360°连续
平台摆动角度	±90°
小臂变幅角度		+70°/-60°
发动机(Perkins 404D-22T)	38kw/3000rpm
发动机(Kubota V2403T)	34kw/2400rpm
燃油	柴油
行驶速度(收拢状态)	6.1km/h
行驶速度(工作状态)	1.1km/h
最大爬坡能力	40%
最大允许工作角度	5°
液压油箱容积	160L
柴油箱容积	75L
轮胎	33×12-20
整机重量	6500kg	6750kg

性能特点

●四轮驱动,四轮转向(可选配置)功能使其具备强大灵活的机动性能

●铝合金操作盒及控制面板更加坚固,也提高了防水性能

●全封闭的线索设计，避免意外发生，导致昂贵线索替换

●40%的爬坡的能力，可以在不平粗糙的路面作业

●业内最佳水平延升11.60m

●业内最小的转弯半径

●转台360°连续回转

●平台±90°摆动

●小臂+70°/-60°变幅

●可旋转式发动机安装设计方便维护

●故障代码自动显示方便检修
